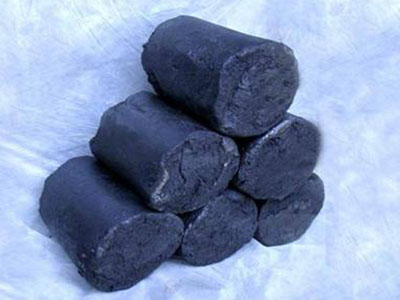

? ? ? ?焦油是無水炮泥的主要結(jié)合劑，同時(shí)也起增加塑性的作用。在使用中，煤焦油炭化，形成碳結(jié)合；碳結(jié)合一旦形成，炮泥從低溫到高溫的強(qiáng)度就能得到保證，因此，焦油能提高無水炮泥的抗渣侵蝕性及抗熔融鐵水沖刷能力，延長(zhǎng)了出鐵時(shí)間。但焦油成分復(fù)雜，炭化緩慢，形成強(qiáng)度所需時(shí)間長(zhǎng)；另外，焦油在常溫下粘度大，不易分散均勻，也給生產(chǎn)帶來困難。采用改性焦油解決了這個(gè)問題。

? ? ? ?以礬土熟料顆粒和焦粉為骨料，各配比一定，研究焦油加入量(外加)對(duì)無水炮泥性能的影響。焦油的加入量對(duì)無水炮泥的性能影響很大。隨著結(jié)合劑加入量的增加，無水炮泥的可塑性變好，但是體積密度變小，顯氣孔率增大，常溫耐壓強(qiáng)度和抗折強(qiáng)度減小，燒后線膨脹變小。由于無水炮泥在壓炮時(shí)須有較好的可塑性，而使用過程中又需要有良好的抗沖刷及抗侵蝕性能，因此，無水炮泥中焦油的加入量應(yīng)有嚴(yán)格的控制范圍，通常在12%～25%。瀝青是無水炮泥的重要組成部分，在成泥過程中，瀝青可能熔化，填充空隙，并提高無水炮泥的粘結(jié)強(qiáng)度;在使用過程中，瀝青炭化，提高了殘?zhí)苛浚瑥亩鴮?duì)無水炮泥的高溫性能有利。我們是一家無水泡泥生產(chǎn)廠家，如果您對(duì)于無水泡泥有疑問或者需要，歡迎您隨時(shí)致電咨詢。
